Maják OK0EWW

(29. 7. 2013, Alex Seidl)

Obrázky z instalace majáku OK0EWW

  • Obr. 1 - Mapa Obr. 1 - Mapa

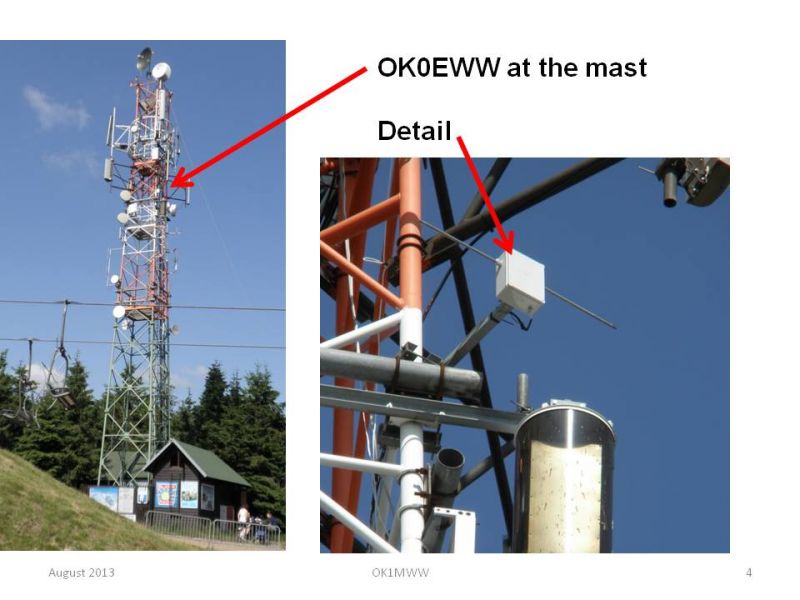

  • Obr. 2 - Umístění majáku na sloupu Obr. 2 - Umístění majáku na sloupu

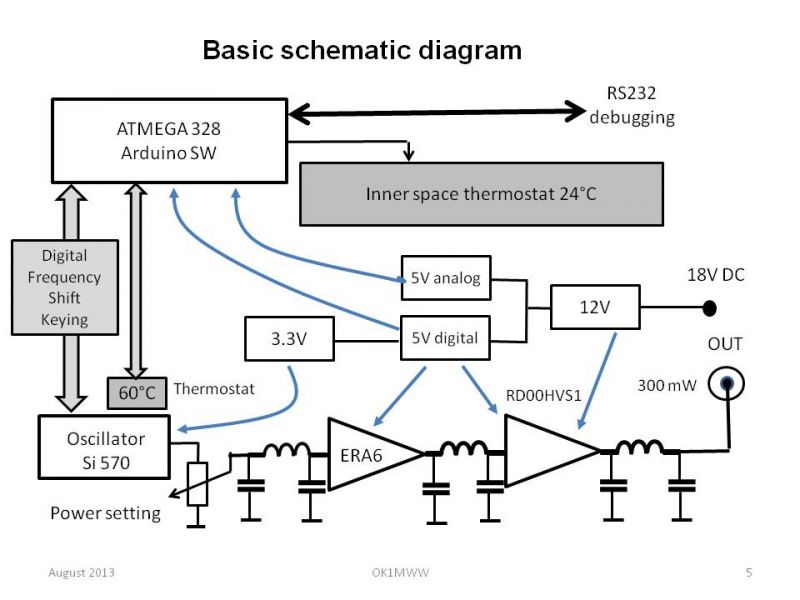

  • Obr. 3 - Schema majáku Obr. 3 - Schema majáku

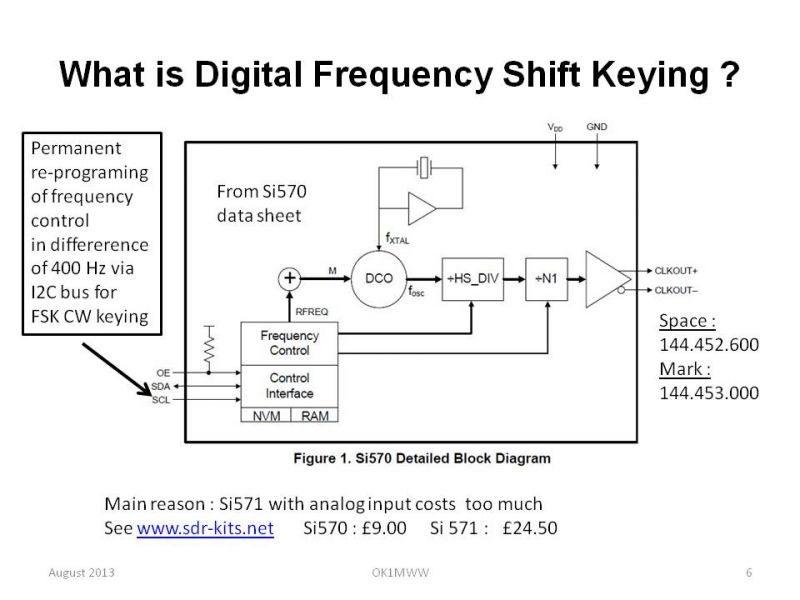

  • Obr. 4 - Schema modulace signálu Obr. 4 - Schema modulace signálu

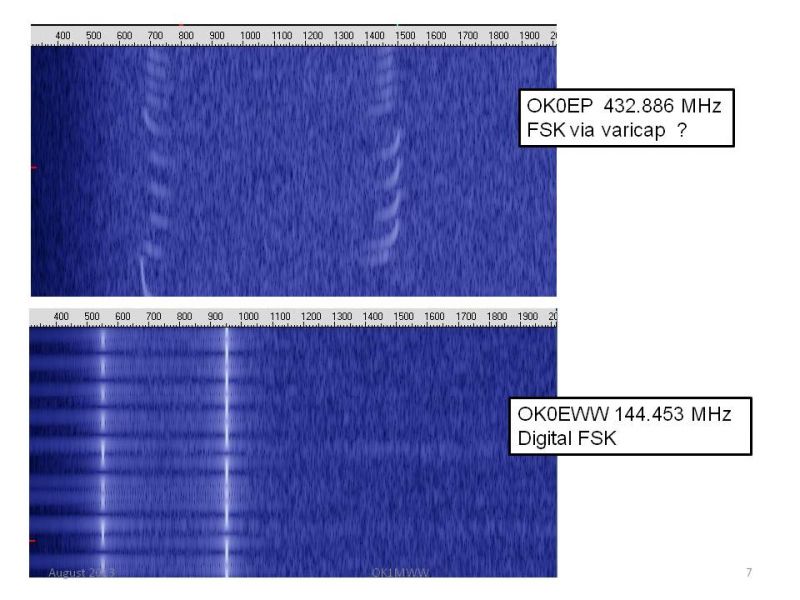

  • Obr. 5 - Signály OK0EP (432 MHz) a OK0EWW (144 MHz) Obr. 5 - Signály OK0EP (432 MHz) a OK0EWW (144 MHz)

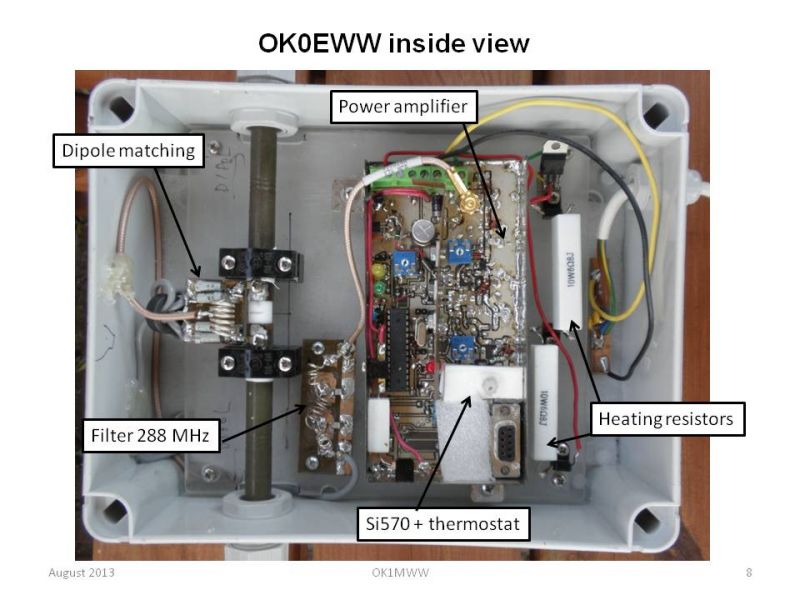

  • Obr. 6 - Pohled do "střev" majáku Obr. 6 - Pohled do "střev" majáku

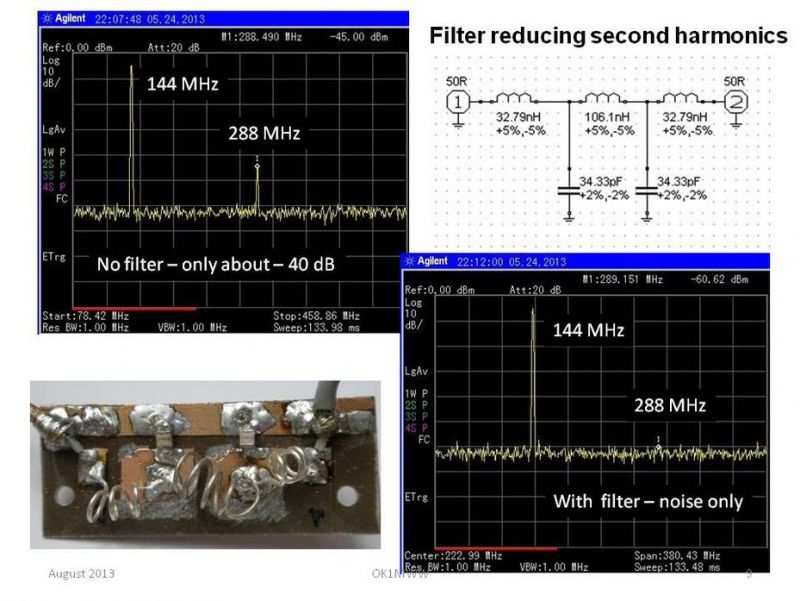

  • Obr. 7 - Filtr 288MHz Obr. 7 - Filtr 288MHz

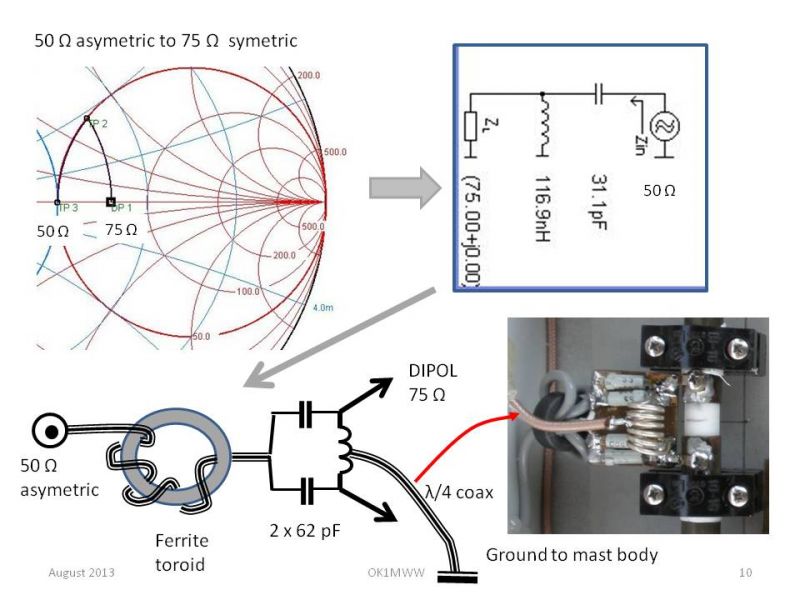

  • Obr. 8 - Schema přizpůsobení antény Obr. 8 - Schema přizpůsobení antény

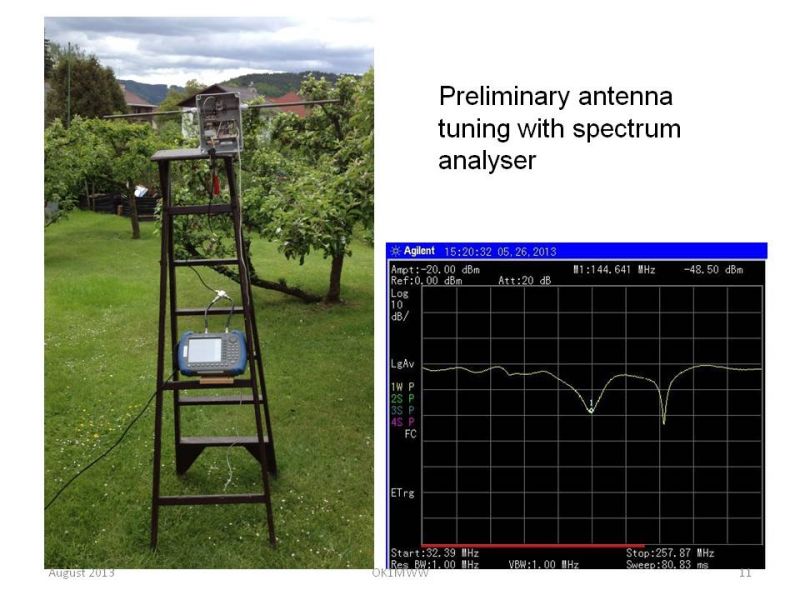

  • Obr. 9 - Ladění antény Obr. 9 - Ladění antény

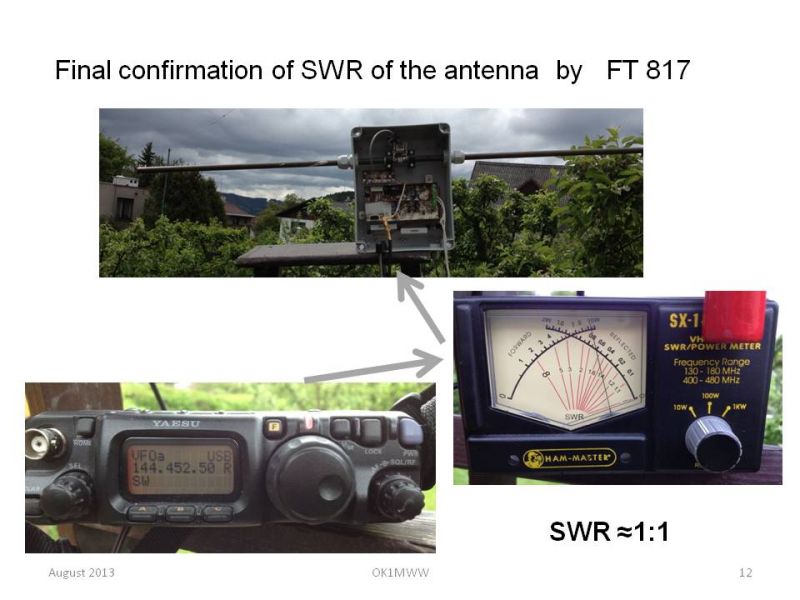

  • Obr. 10 - SWR Obr. 10 - SWR
